RAÍZ
RAÍZ
Año: 2018
Dimensiones: 4,8 × 4 × 0,9 m
Material: Listones de pino cepillado de 2 × 2”
Herramientas: Rhinoceros, Grasshopper, RhinoNest
Ubicación: Universidad del Bío-Bío, Concepción, Chile
Programa: Workshop Series – Concepción 2018
Equipo: Katherine Cáceres, Francisco Calvo y Suilim Milla

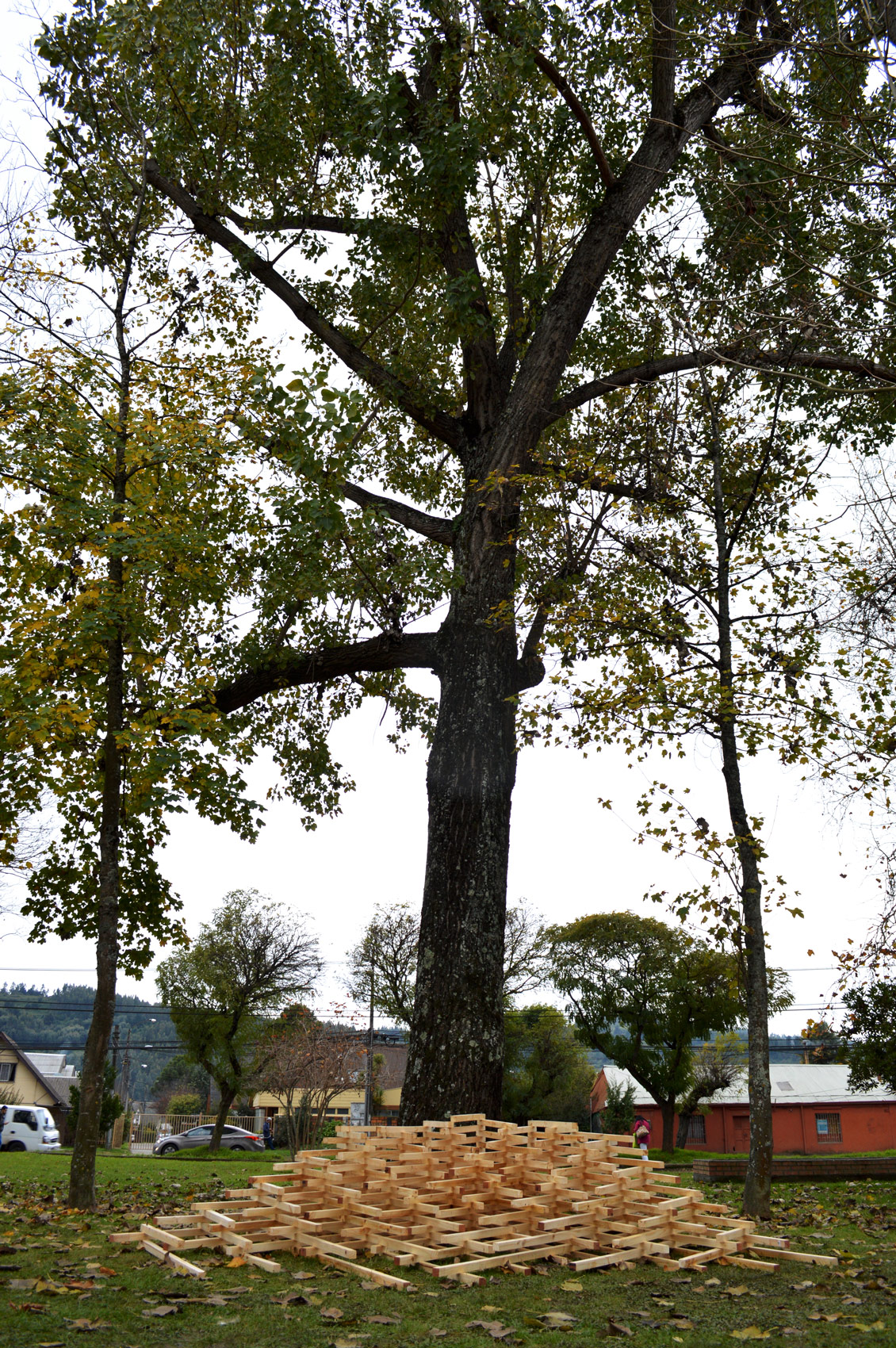

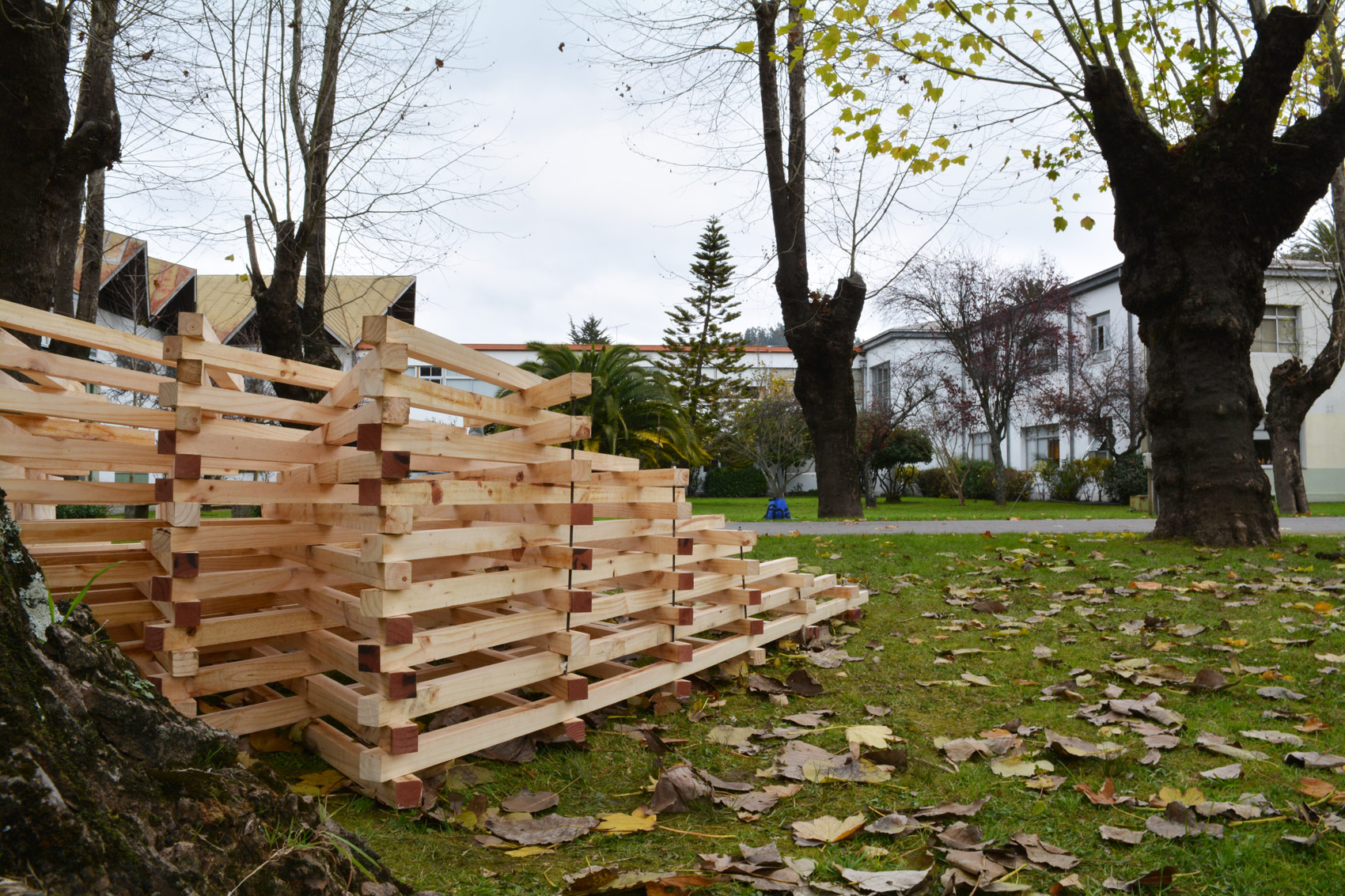

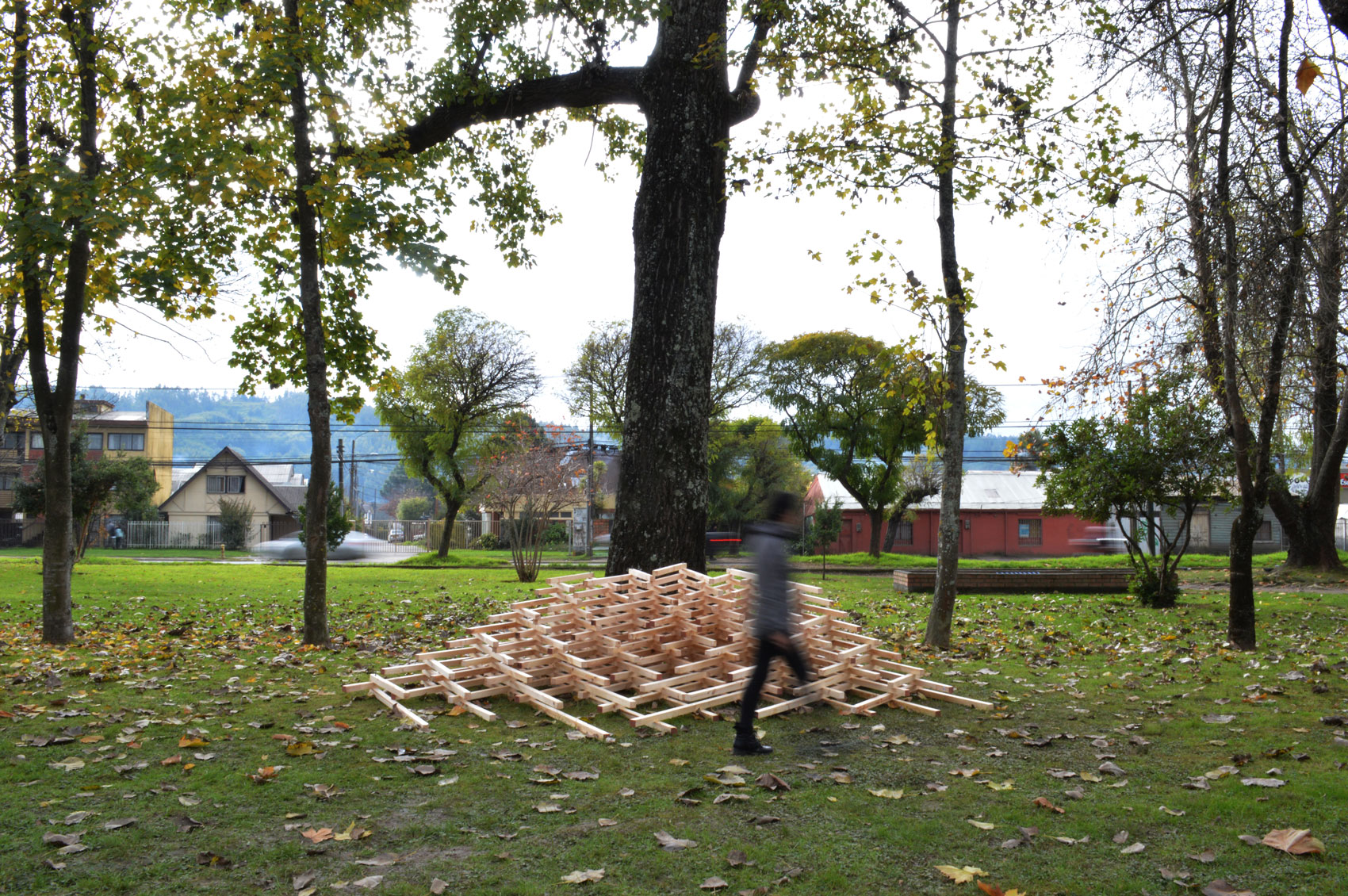

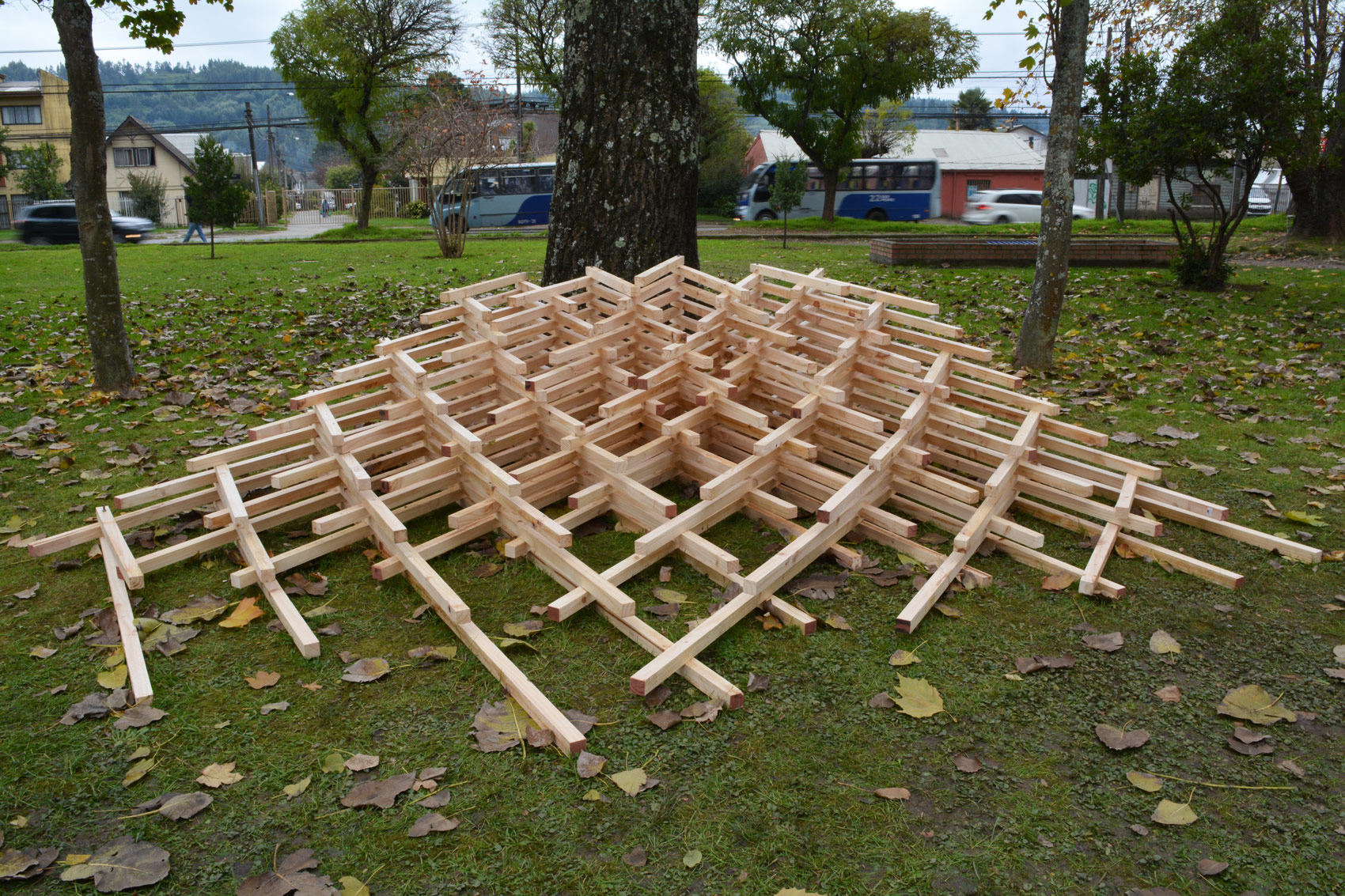

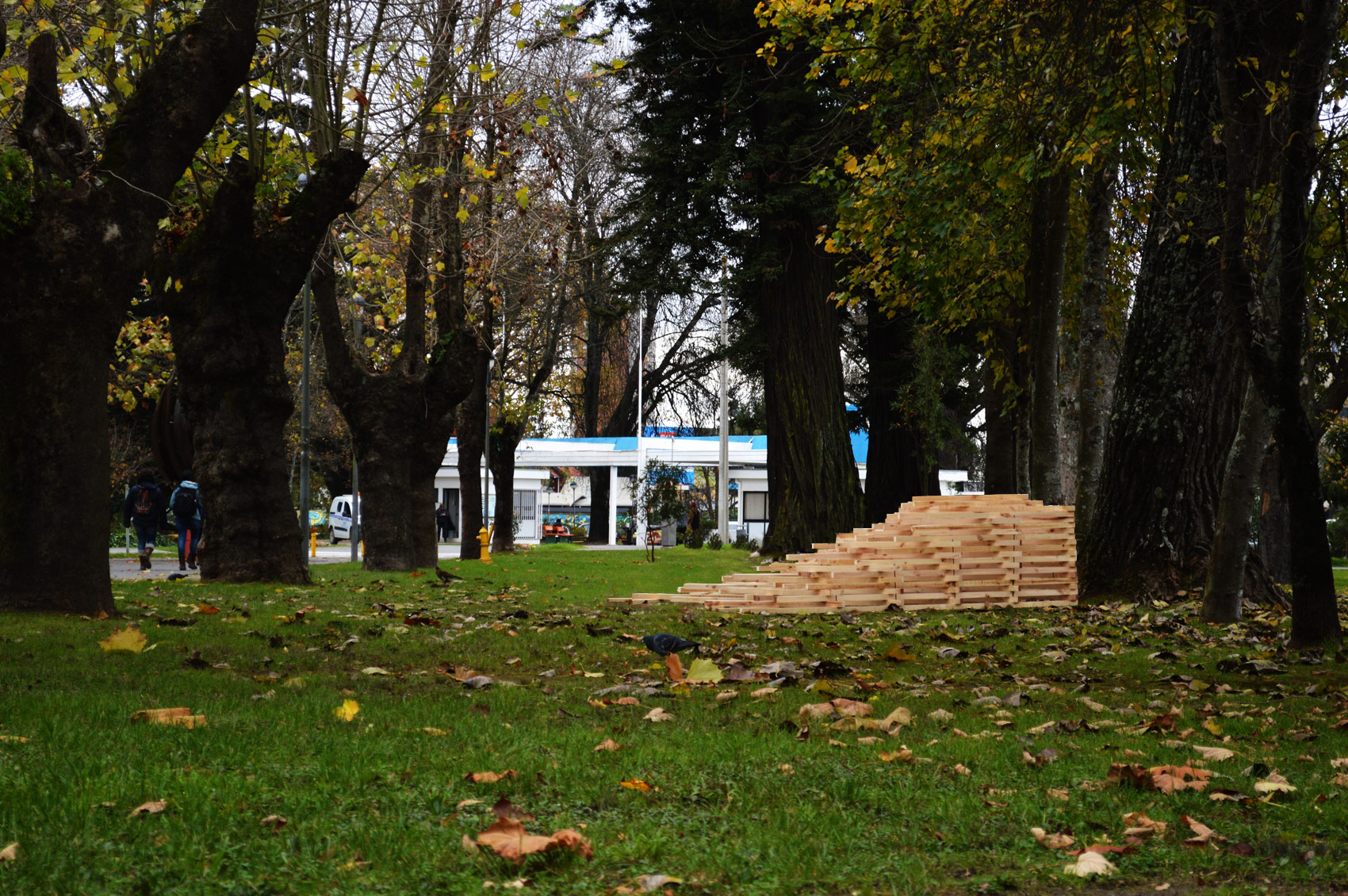

RAÍZ es una instalación desarrollada en el marco de Workshop Series, programa formativo realizado junto con escuelas de arquitectura de distintas regiones de Chile y financiado por Fondart 2018. Esta versión se llevó a cabo en la Escuela de Arquitectura de la Universidad del Bío-Bío, en Concepción, entre el 22 y el 26 de mayo de 2018.

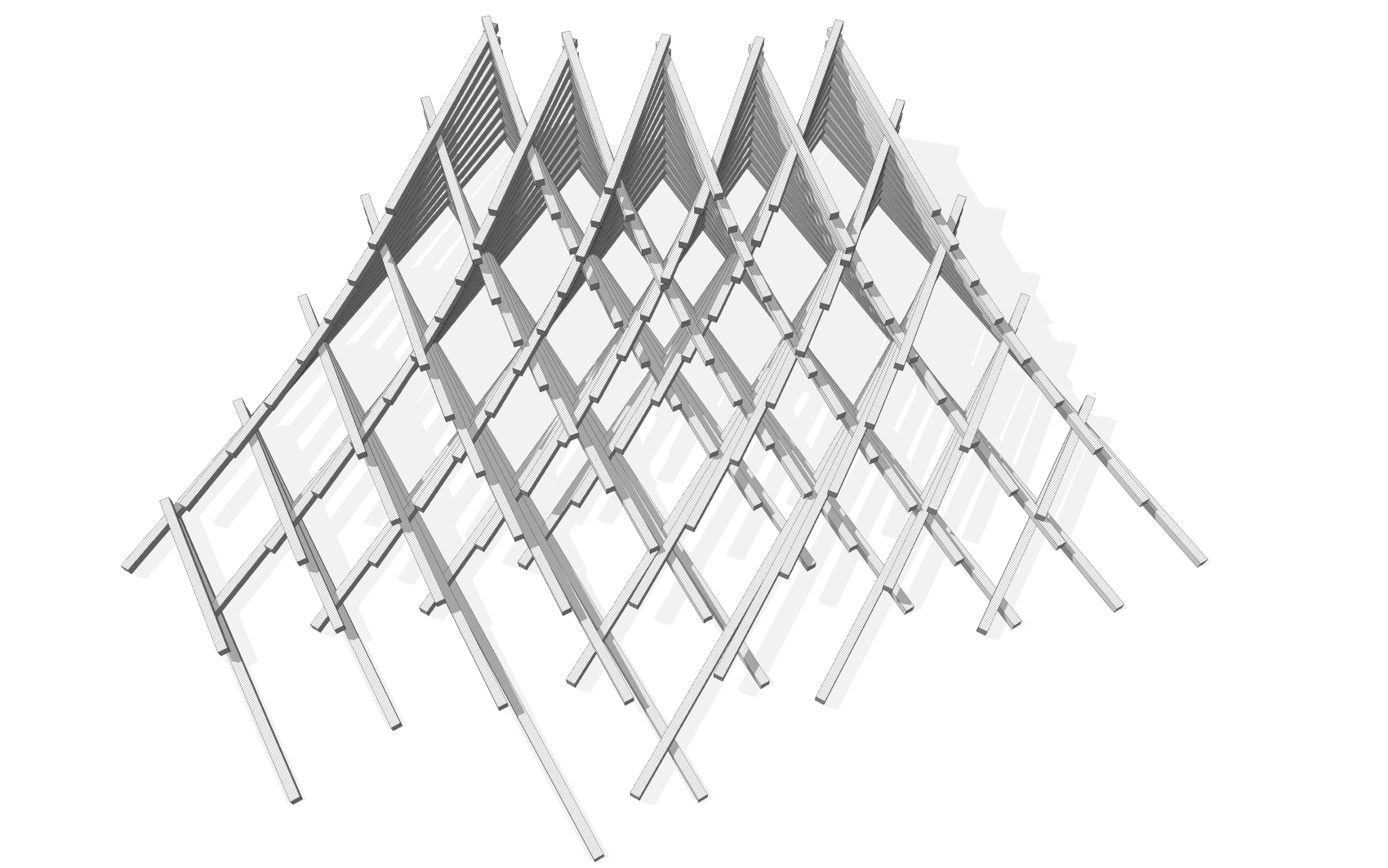

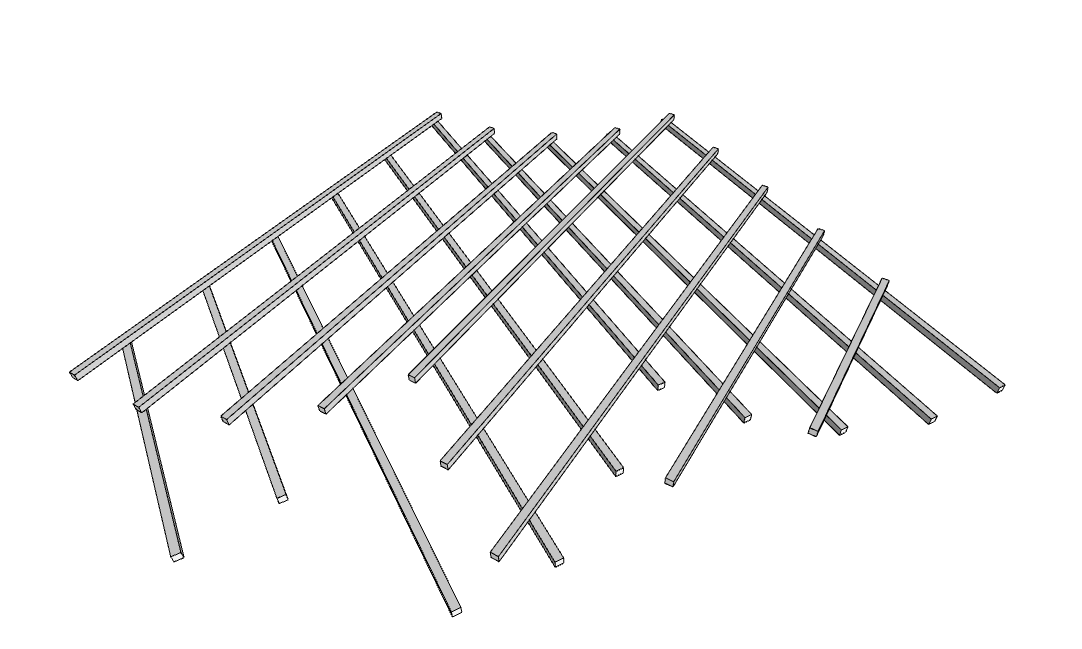

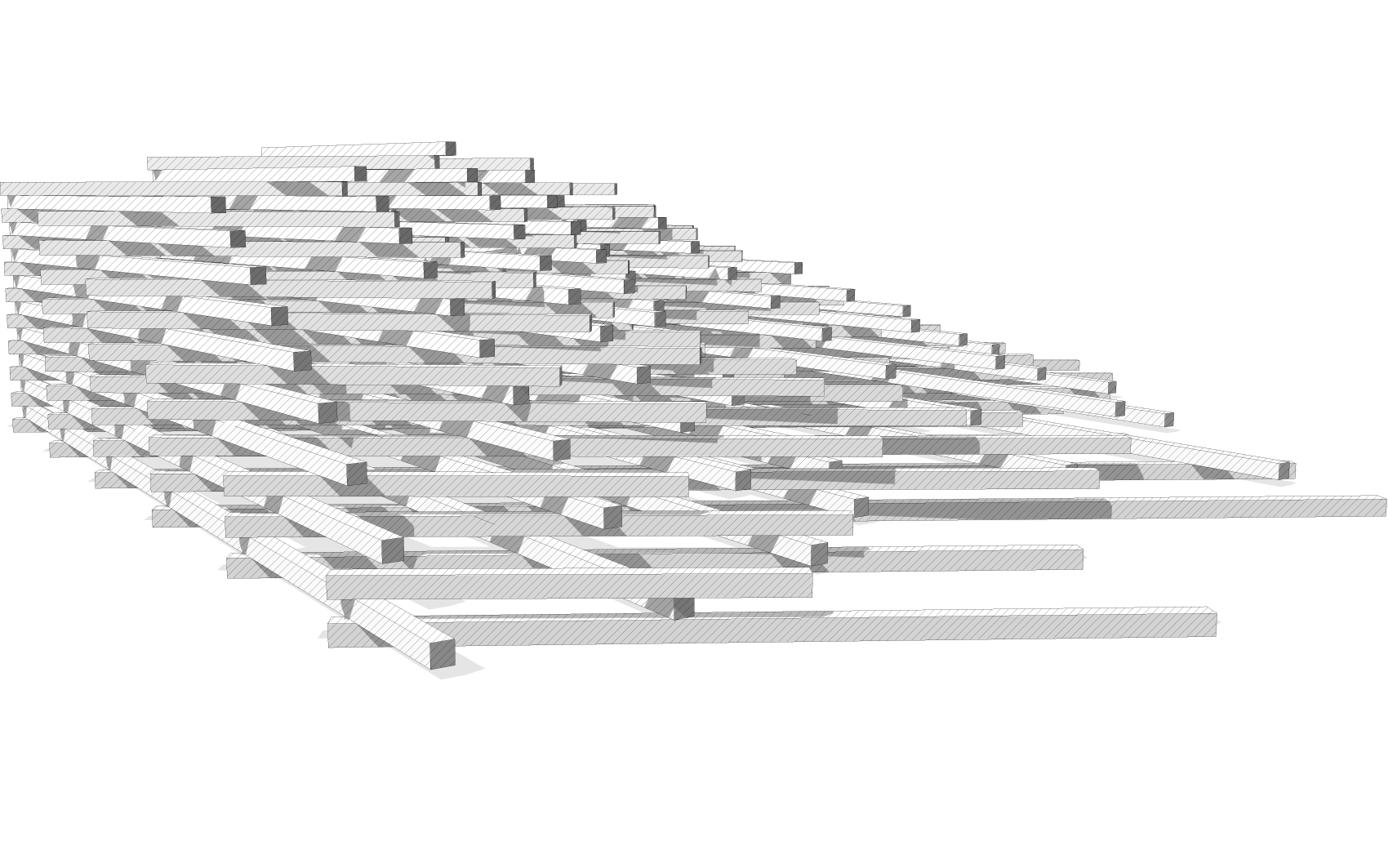

El proyecto se configura a partir de una cercha inicial de doble punta, utilizada como unidad geométrica para desarrollar una secuencia de nueve módulos. Cada módulo modifica progresivamente el número, la longitud y la orientación de sus elementos, produciendo una estructura continua cuya configuración se expande desde una misma regla de organización.

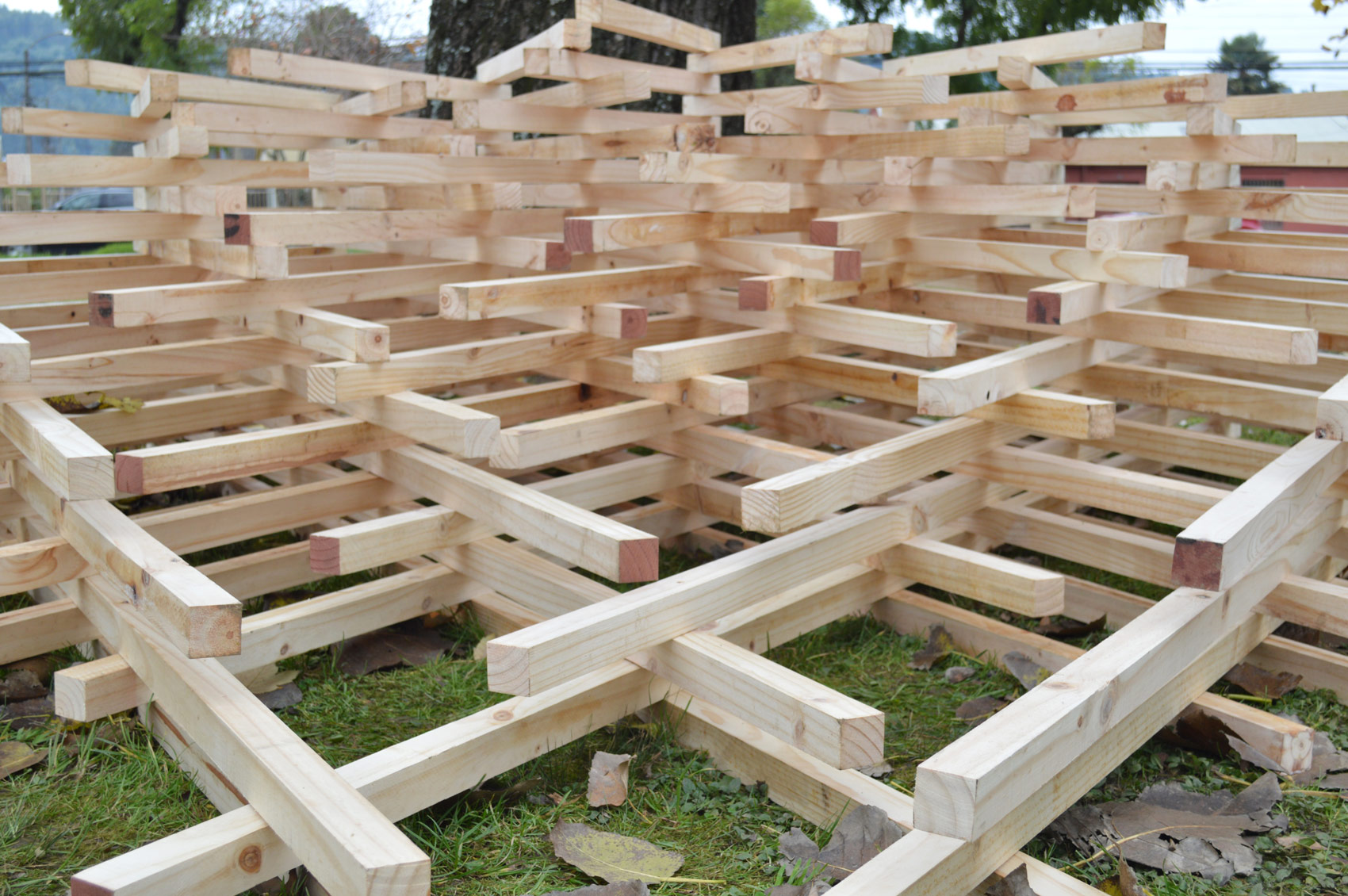

El sistema se basa en un conjunto finito de listones de madera y operaciones constructivas simples. Todas las piezas se resuelven mediante cortes a 90 grados, mientras que la variación de sus longitudes y ángulos de ensamblaje permite explorar diferentes configuraciones espaciales y estructurales.

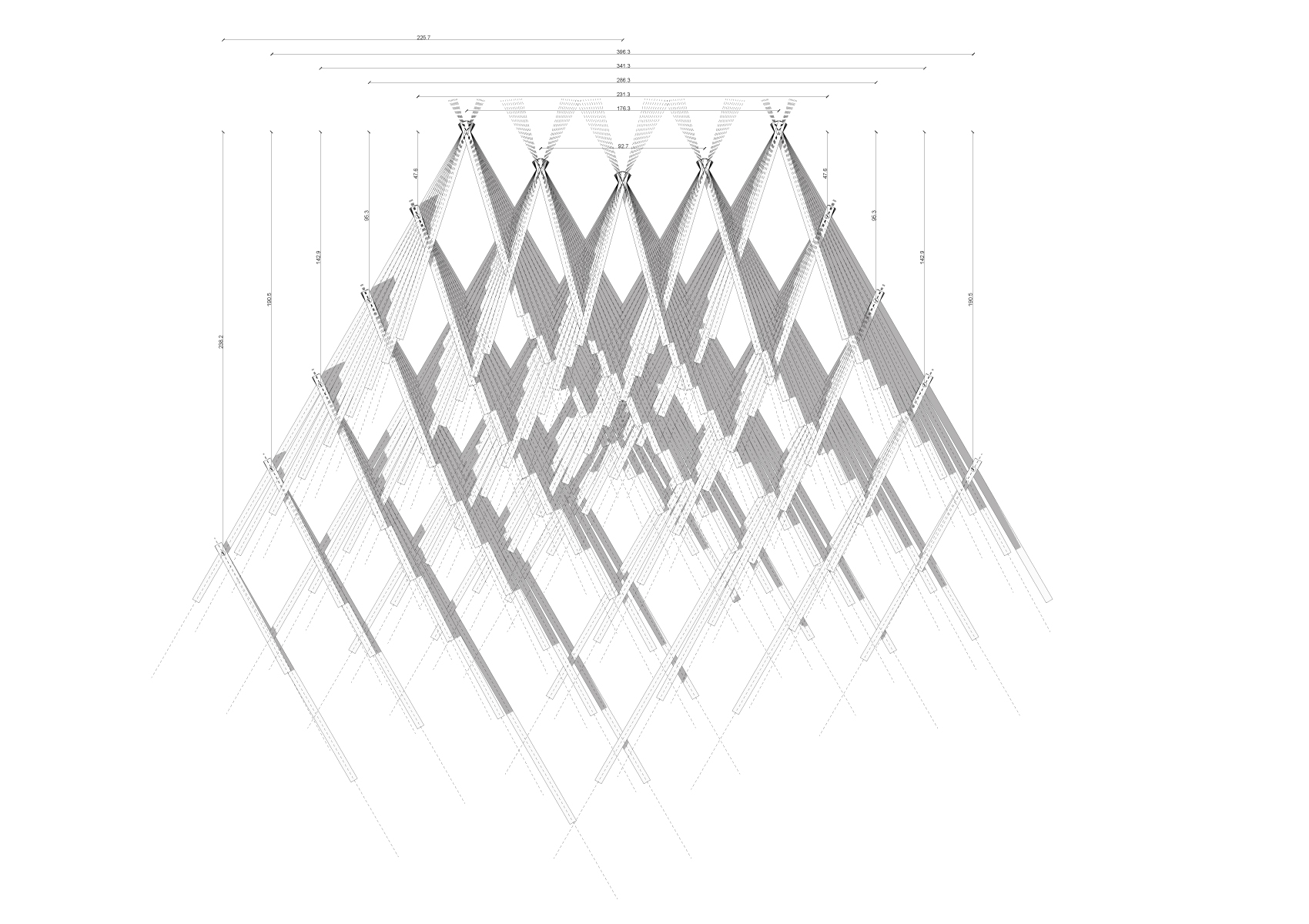

El modelo computacional permitió controlar las relaciones entre los elementos, evaluar sus posibilidades combinatorias y organizar la información necesaria para la fabricación. El diseño buscó ampliar la superficie cubierta utilizando una cantidad acotada de piezas, relacionando economía material, repetición y diferenciación geométrica.
El workshop articuló conocimientos asociados a la construcción convencional en madera con herramientas de diseño paramétrico. El proceso no se concentró únicamente en la definición formal de la estructura, sino también en la sistematización de sus etapas de corte, perforación, identificación, agrupación y montaje.

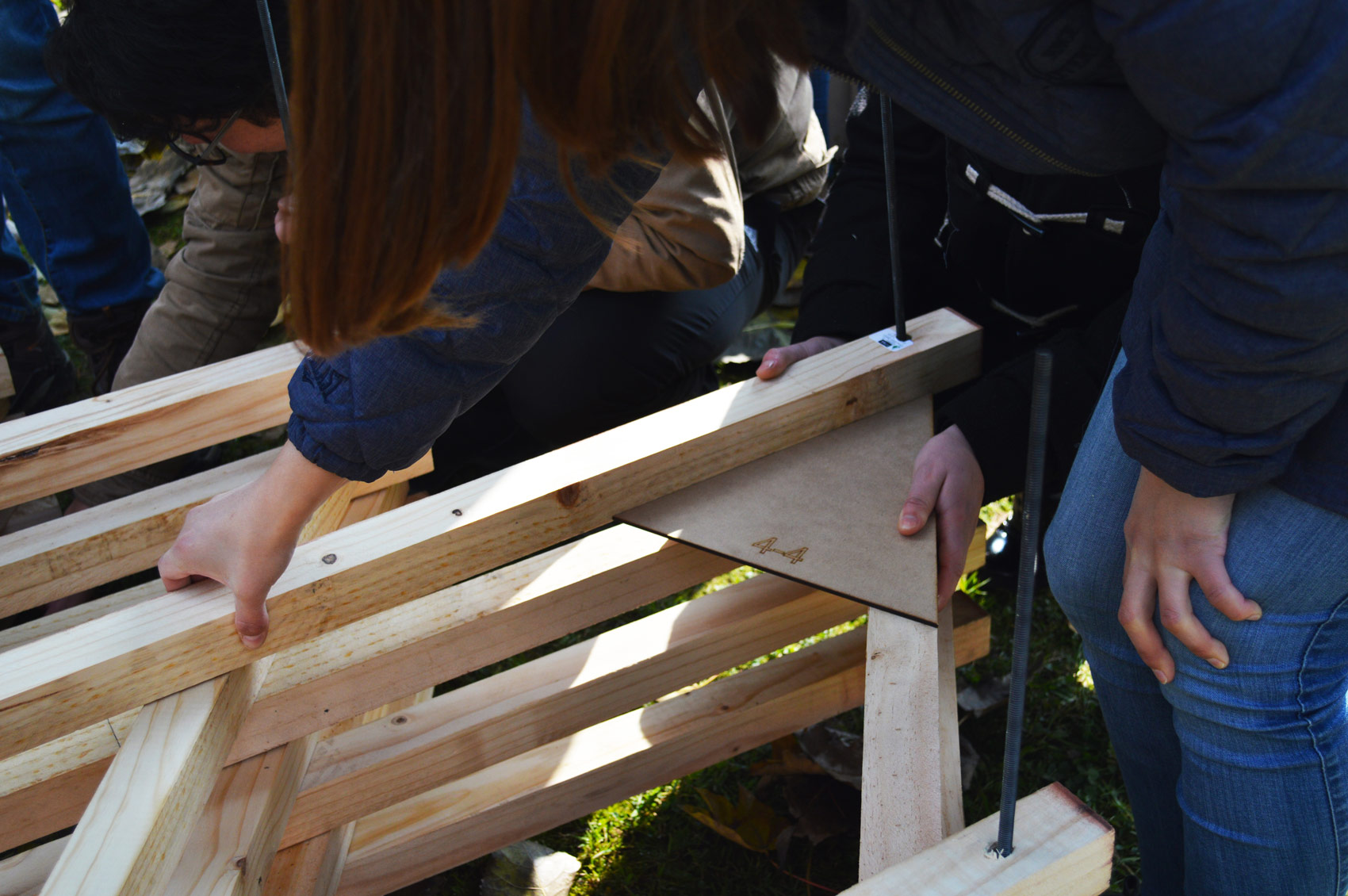

La estrategia de fabricación respondió además a las condiciones logísticas del proyecto. Las fijaciones de acero fueron prefabricadas en el Laboratorio de Materiales del Departamento de Arquitectura de la Universidad Técnica Federico Santa María, mientras que el corte y perforado de las piezas de madera se realizó en los talleres de Vez Diseño, en el Centro de Creación de Concepción C3.

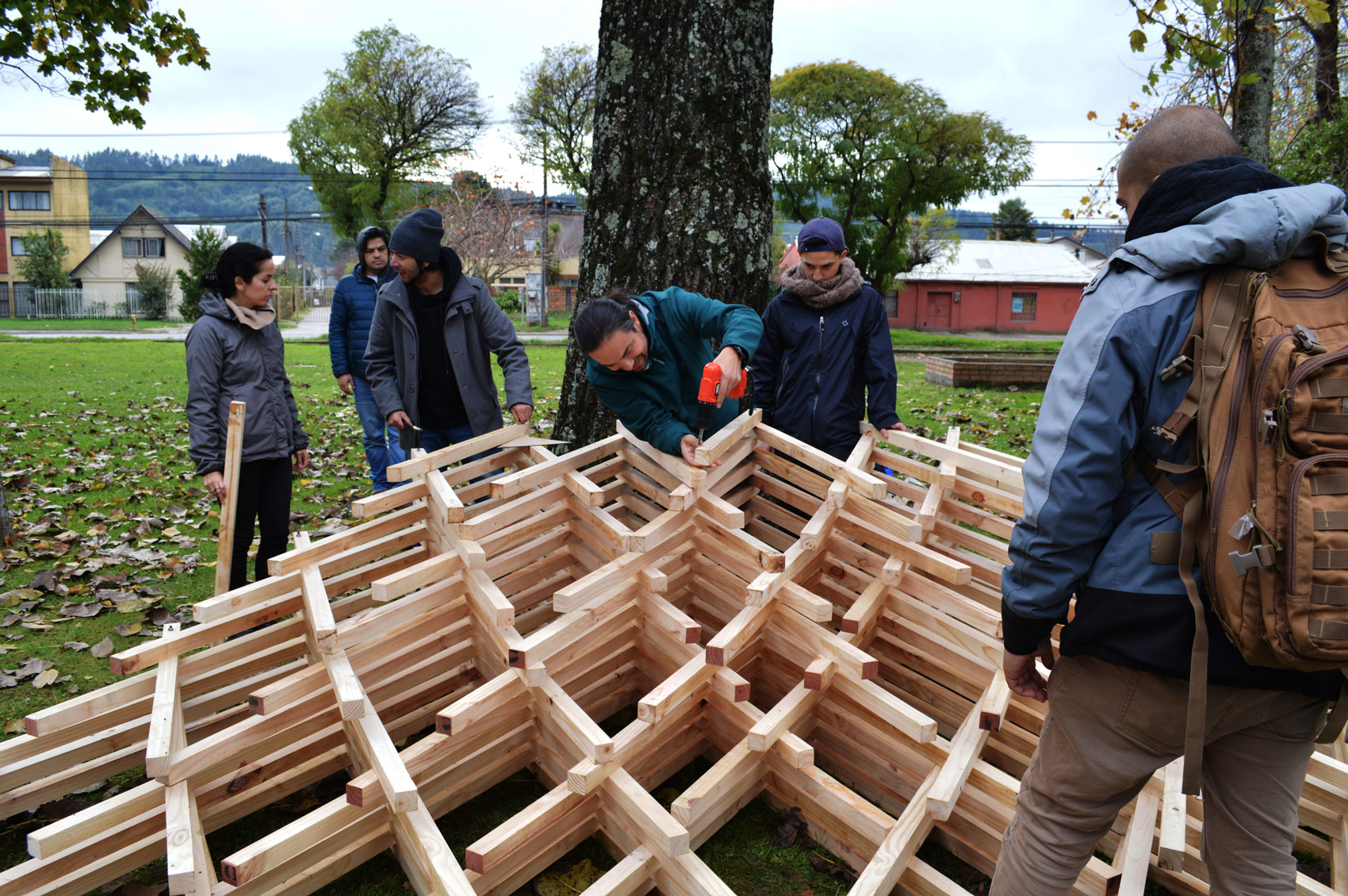

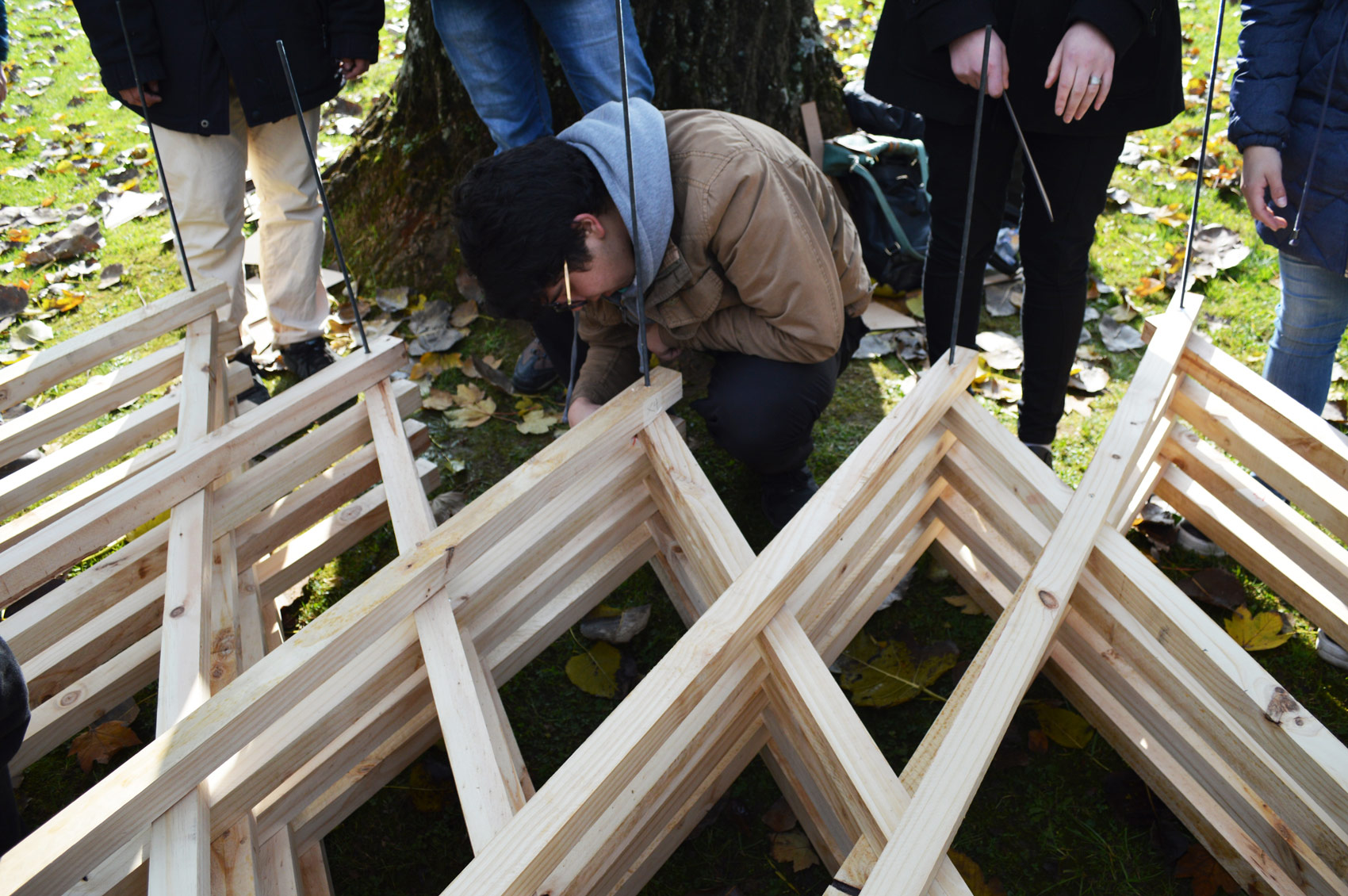

La fabricación y el montaje fueron desarrollados junto con profesionales y estudiantes de Concepción. El proyecto funcionó así como un ejercicio colectivo de traducción entre modelo computacional, información constructiva y ensamblaje manual.
Equipo Construcción: Alejandra Susa | Alejandro Cuevas | Camila Sánchez | Carlos Navia | Fabiola Pineda | Geraldine Svec | Isabella Barros | Laura Navarrete | Leonardo Agurto | Matías Ramírez | Mauricio Villafaña | Miguel Rioseco | Neftalí Vargas | Nicolas Cabrera | Omar Rivera | Pamela Mendoza | Rodrigo Jerez | Felipe Quiero | Ana Vargas | Luciano Riquelme | Daniela Maliqueo | Álvaro Burgos | Rocio Tapia | Nelson Gajardo | Camila Riquelme | Iván Farías
RAÍZ
Year: 2018
Size: 4.8 × 4.0 × 0.9 m
Material: 2 × 2 in. planed pine timber
Tools: Rhinoceros, Grasshopper, RhinoNest
Location: Universidad del Bío-Bío, Concepción, Chile
Program: Workshop Series – Concepción 2018
Team: Katherine Cáceres, Francisco Calvo, Suilim Milla
RAÍZ is an installation developed as part of Workshop Series, an educational program carried out with schools of architecture across Chile and funded through the 2018 FONDART program. This edition took place at the School of Architecture of the Universidad del Bío-Bío in Concepción.

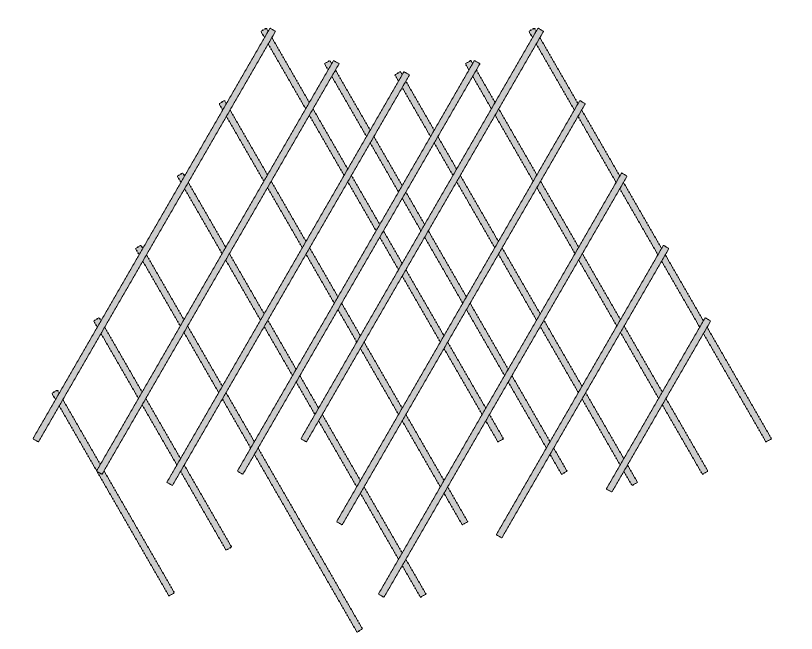

The project is generated from a double-point truss used as the initial geometric unit for a sequence of nine discrete modules. Each module progressively modifies the number, length, and orientation of its members, producing a continuous structure that evolves through the repetition and variation of a single organizational rule.
The system is based on a finite set of timber elements and simple construction operations. All members are cut at 90 degrees, while variations in length and connection angles generate different spatial and structural configurations. This approach investigates the combinatorial potential of standardized components rather than relying on bespoke elements.

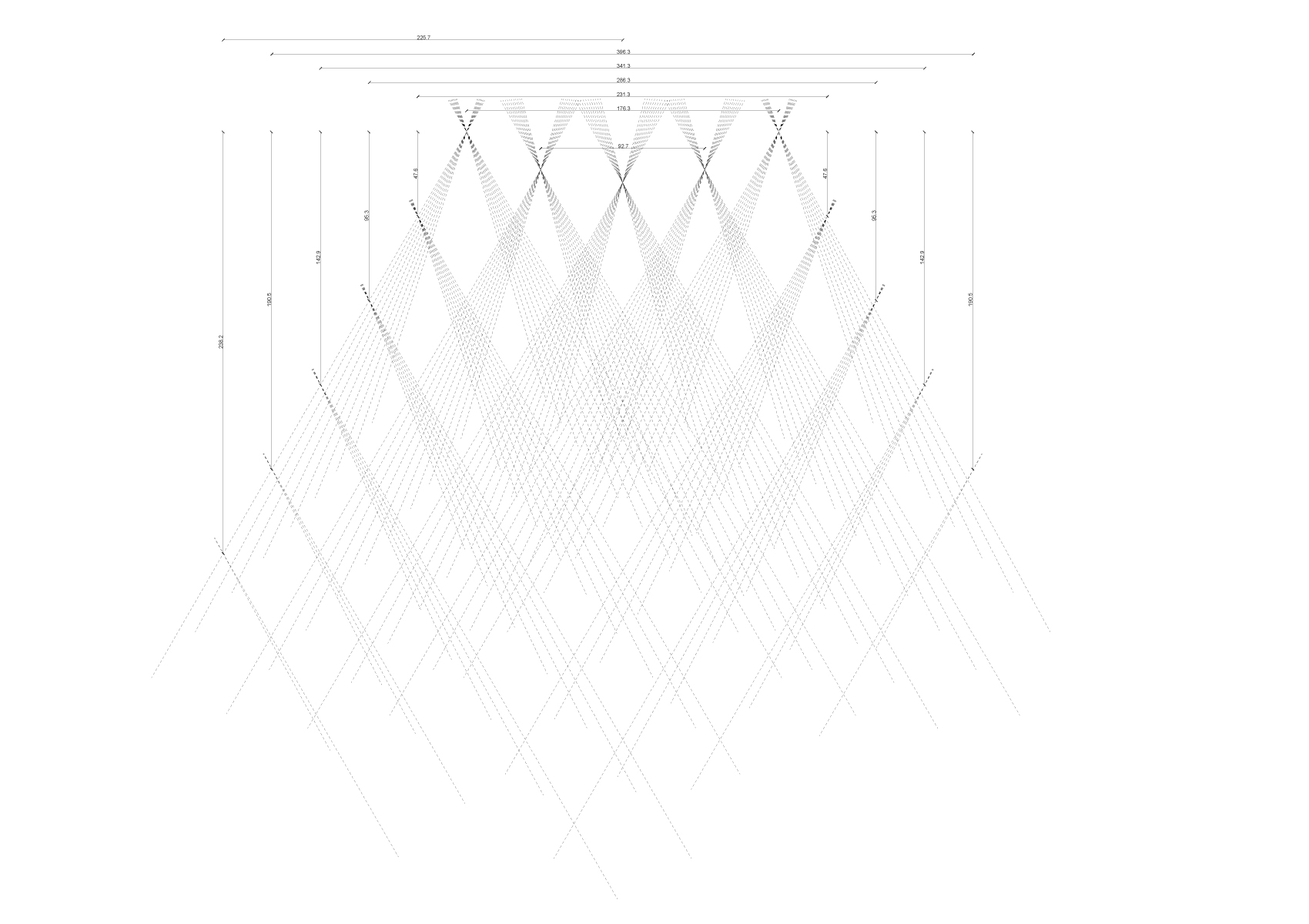

The computational model controls the relationships between the members, evaluates their combinatorial possibilities, and organizes the information required for fabrication. The design explores how a limited number of timber elements can generate the largest possible spatial span through systematic variation, balancing material efficiency with geometric complexity.
The workshop combined conventional timber construction techniques with computational design methodologies. Rather than focusing exclusively on form generation, the process integrated fabrication constraints from the outset, systematizing cutting, drilling, labeling, grouping, and assembly as part of a continuous digital workflow.
Fabrication strategies were also informed by the project’s logistical constraints. Steel connectors were prefabricated at the Materials Laboratory of the Department of Architecture at the Universidad Técnica Federico Santa María, while timber cutting and drilling were carried out at Vez Diseño within the Concepción Creation Center (C3).
Fabrication and assembly were undertaken collaboratively with local architects and architecture students, establishing a direct relationship between computational modeling, construction information, and manual assembly.
